Y12Ⅱ/运12II/Harbin Y-12机身结构

Y12Ⅱ/运12II/Harbin Y-12机身结构

Y12Ⅱ/运12II/Harbin Y-12机身结构

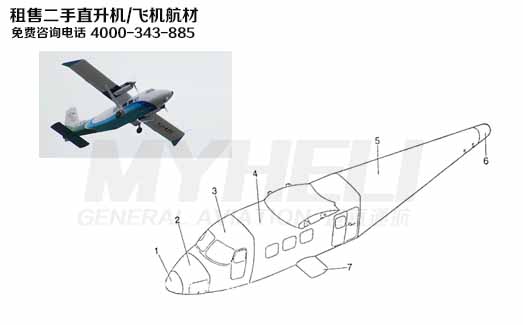

       Y12Ⅱ/运12II/Harbin Y-12的机身拥有全金属半硬壳式机身，分为机身前段、机身中段、机身后段及子翼四部分。沿纵向布置34个框，其中3、13、14、15、30、32、33框为加强框。
机身前段
8框之前为机身前段，形状为变截面，分为：机头罩(1)、前行李舱(2)、驾驶舱(3)；
3框上装有起落架接头；
4框底部装有千斤顶支座。
机身中段
8～20框为机身中段(4)，呈等截面，形状为三边稍带弧形，下部平直的近似矩形；
布置17座客椅(图1-4)/15座板椅；
客舱两侧设有三个应急出口(左侧1个，右侧2个)；
加强框13、15框上有固定连接机翼的接头。
机身后段
20～34框为机身后段(5)，形状与机身中段相同，但为变截面；
20～22框之间为后行李舱；
加强框30、32、33框上安装垂直安定面、水平安定面连接接头；
30～34框下部装有腹鳍；
34框后为尾罩。
子翼
子翼(7)剖面形状为非对称流线翼型，双梁盒式结构，安装在机身14～15框处；
上翼面固定机翼撑杆接头；前梁安装主起落架固定轴。
尾翼
尾翼采用梯形单垂尾和矩形水平尾翼的布局，安定面为双梁盒式结构；方向舵、升降舵为单梁式结构，用压梗金属蒙皮与骨架铆接而成。
起落架
    Y12Ⅱ型机采用前三点、固定式起落架。
    前起落架为支柱式，安装在机身3框上，由带有自动对中装置的缓冲支柱、减摆器、机轮等组成；
    主起落架为摇臂式，分别由支柱、摇臂、缓冲器、撑杆及机轮组成，安装在子翼前梁左、右两端；
    主机轮带有液压盘式刹车装置。
发动机
    2台PT6A-27型燃气涡轮螺桨式发动机
