Y12Ⅱ/运12II/Harbin Y-12飞机仪表系统——全压、静压系统部件

Y-12飞机全压、静压系统部件

Y12Ⅱ/运12II/Harbin Y-12飞机仪表系统——飞机全压、静压系统
       飞机全静压系统通过感受飞机运动中的全压和静压，测量指示出飞机的空速、气压高度和升降速度。

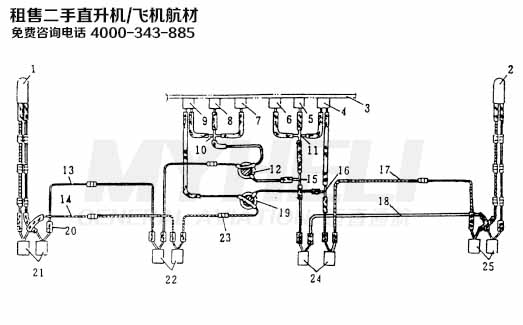

Y-12飞机全压、静压系统部件的组成如上图所示：
1.空气压力受感器     10.四通管     19.冷气手动阀
2.空气压力受感器     11.四通管     20.软管
3.仪表板 12.冷气手动阀     21.水分沉淀槽
4.空速表 13.静压导管 22.水分沉淀槽
5.气压高度表   14.全压导管     23.直通接头
6.升降速度表     15.三通管     24.水分沉淀槽
7.升降速度表     16.三通管     25.水分沉淀槽
8.气压高度表 17.全压导管阀
9.空速表     18.静压导管

Y12Ⅱ/运12II/Harbin Y-12飞机全压、静压系统部件

       通常在转换阀门处在正常位置，左、右空速管将感受飞机周围空气的全压和静压，再分别提供给左右空速表、气压高度表和升降速度表；如遇到左侧供压系统故障，可将安装在左仪表板下面的一对转换阀转至“备用”位置，右空速管的压力信号将同时供给正、副驾驶员的仪表。
       空气压力受感器可以感受飞机的全压和静压：当飞机飞行时，为预防空气压力受感器结冰而影响全压、静压的正常提供，左、右空气压力受感器内部会装有加温电阻器。使用时接通电加温电阻器的电源不应早于起飞前1min；断开电加温电阻器电源则不迟于着陆后1min。加温电阻器的工作电压为直流27V，正常电流为3.4～3.9A。

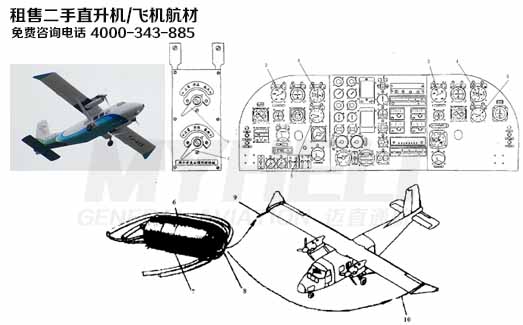

全压、静压系统部件的安装位置图如上：
1.静压转换冷气手动阀 5. 升降速度表 8. 全压孔
2. 全压转换冷气手动阀 6. 空气压力受感器 9. 右空气压力受感器
3. 空速表 7. 静压孔 10. 左空气压力受感器
4. 气压高度表
空速表
       Y12Ⅱ飞机备有2块空速表，用于指示飞机相对空气飞行速度，分别位于左、右仪表板上，供正、副驾驶使用，其测量范围为20～250kts。
气压高度表
       Y12Ⅱ飞机备有2块气压高度表，位于左、右仪表板上，供正、副驾驶使用，用于指示飞机相对于海平面、机场或已知气压高度的任一地点之间的垂直距离，其指示范围为-1000～35000ft。
升降速度表
       Y12Ⅱ飞机配有2块升降速度表，位于左、右仪表板上，供正副驾驶使用，用于指示飞机的上升或下降垂直速度，其指示范围为0～3000ft/min。
